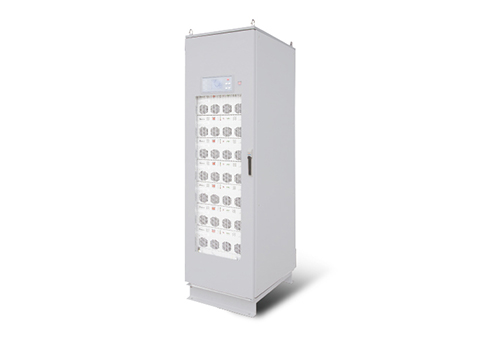

目前位置： 首页 >全效型电能质量装置
工作原理：
主要特点
三相不平衡治理
智能调节三相有功功率，实现变压器三相电流平衡输出；避免当负载不平衡分配时，导致的变压器单相过载；同时三相不平衡输出有效降低变压器损耗。
功率因数调节
相比传统电容补偿方式，该设备实时跟踪负荷无功的高速变化，准确进行跟踪补偿，并可有效抑制系统中的谐波电压和电流。通过调节无功功率，可减小系统电压波动。
滤波功能
采用多DSP协同控制，滤波精度高、响应速度快；对目标谐波有效滤除能力可达95%，同时可滤除多种谐波，最高可滤除至50次谐波；可设定谐波分次补偿功能。
模块化设计
考虑到用户负荷的增长性特点，设备采用模块化设计方案。客户可根据不同需求配置容量，需进行扩容或更换时，可便捷增减或替换，从而减少重复性投资
补偿特性好
传统无功补偿容易出现欠补或过补，全效型电能质量装置LC进行逐级投切补偿，APF模块进行盲点覆盖，实现无极投切。
技术参数
| 输入电压 | 380V/690V±10%，频率50Hz | |
| 接线方式 | 三相三线、三相四线 | |
| 安装方式 | 有源部分模块化，无源根据需求定义 | |
| 有源容量规格 | 50A/75A/100A模块，支持容量叠加 | |
| 有源补偿类型 | APF/SVG/ASVG | |
| 无源补偿规格 | 不限，最大组数16组 | |
| 响应时间 | ≤20ms | |
| 有源补偿设置 | 谐波优先、无功优先 | |
| 无功补偿能力 | 感性容性双向补偿、不平衡补偿（容性允许范围内补偿率＞97%） | |
| 谐波补偿能力 | 2~50次谐波次数与补偿程度可设定（容性允许范围内补偿率＞97%） | |
| 主要参数显示 |
系统电压有效值、电压THD、系统电流有效值、电流THD；负载电流有效值、 负载电流THD、各次谐波分量；输出电流有效值、电流HTD，各次谐波分量； 输出电流及各谐波的含量；内部温度、软件版本、系统信息等 |
|
| 主要的保护功能 |
具有过压欠压、过温欠温、短路、缺相、过流等完善保护，具有系统自诊断功能、 具有故障记录功能 |
|
| 控制单元 | 多DSP+MCU | |
| 冷却方式 | 智能风冷 | |
| 环境温度 | -10℃~50℃ | |
| 功耗 | ＜3% |
产品型号
| 型号 | 额定电压(V) | 安装容量(KVAR) | 输出容量(KVAR) | 过流能力 | 柜体尺寸 |
| JE-AT-250/50-400V | 250 | 50 | 400V | >99% | 800×1000×2200 |
| JE-AT-200/100-400V | 200 | 10 | 400V | >99% | 800×1000×2200 |
| JE-AT-150/150-400V | 150 | 150 | 400V |
>99% |
800×1000×2200 |
| JE-AT-250/50-690V | 250 | 50 | 690V | >99% | 800×1000×2200 |
| JE-AT-200/100-690V | 200 | 100 | 690V |
>99% |
800×1000×2200 |
技术参数：
