工作原理：
适用范围
漏电断路器具有体积小、高分断、飞弧短、带隔离、抗震动等特点。可调额定剩余动作电流及剩余电流动作时间等特点，同时可带报警触头、辅助触头、分励脱扣器、欠电压脱扣器、 旋转手柄操作机构和电动操作机构等附件。
漏电断路器可垂直安装(即竖装)，亦可水平安装(即横装)。漏电断路器不可倒进线,，只允许1、3、5接电源线，2、4、6接负载线。
断路器的型号含义及分类

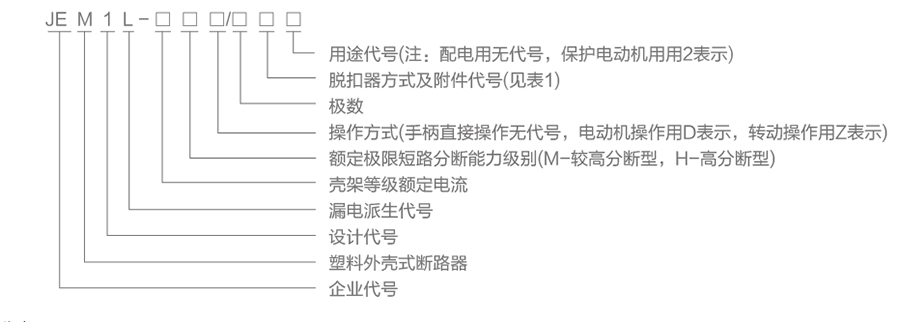

型号及其含义
分类
按极数分为三极、 四极。 四极产品中性极 （N极） 的形式分两种:
第一种：N极不安装过电流脱扣器元件，且N极始终接通，不与其他三极一起合分；
第二种：N极不安装过电流脱扣器元件，且N极与其他三极一起合分
按接线方式分：板前接线、板后接线、插入式板前接线、插入式板后接线四种。
按过电流脱扣器型式分：热动-电磁（复式）型、电磁（瞬时）型两种。
按断路器是否带附件和不带附件两种： 附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、 辅助触 头、报警触头四种；外部附件有转动手柄操作机构、 电动操作机构、 联锁机构及辅助装置的接线端子等。

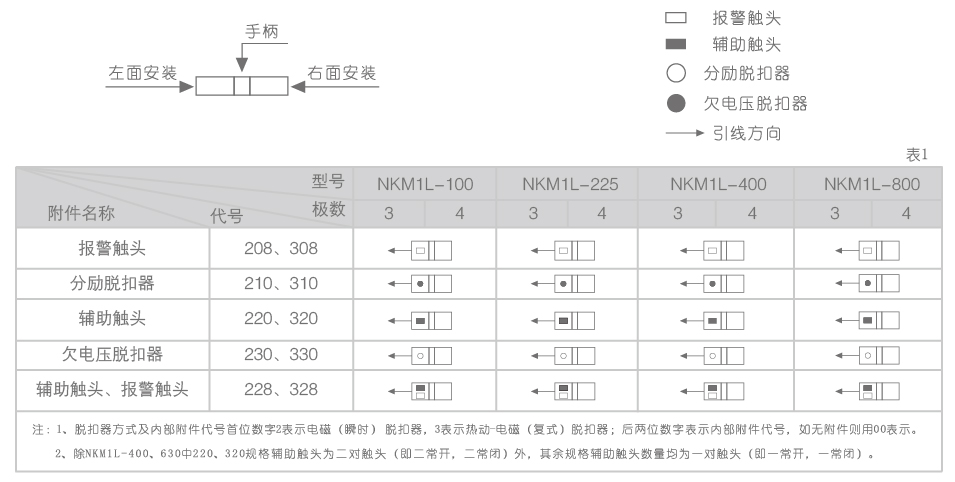

脱扣器方式及内部附件代号

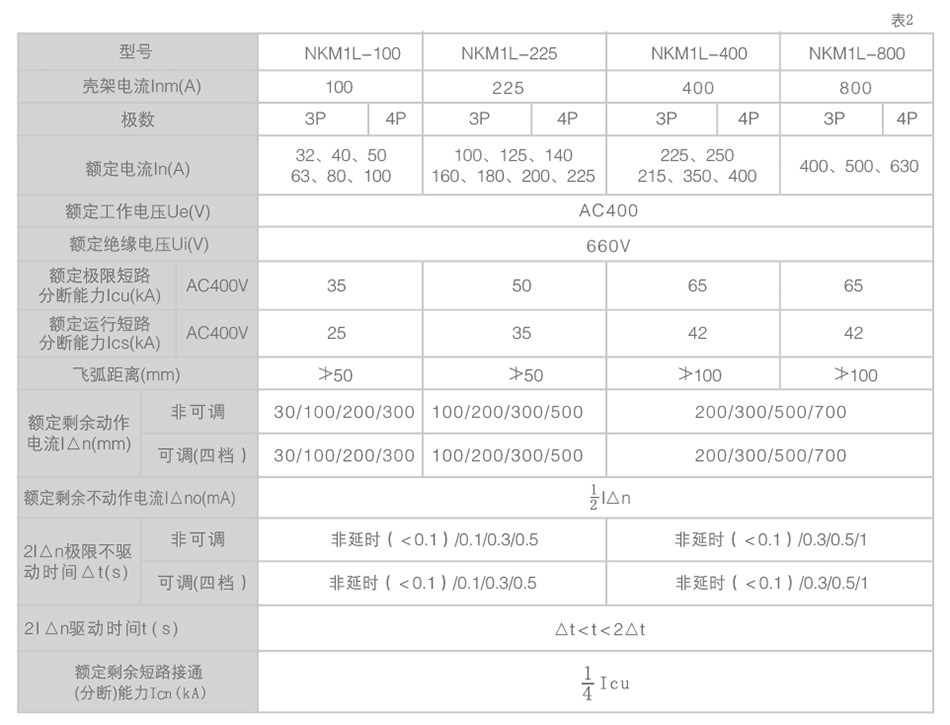

主要技术参数（见表2）
保护特性(见表3)
漏电断路器的附件

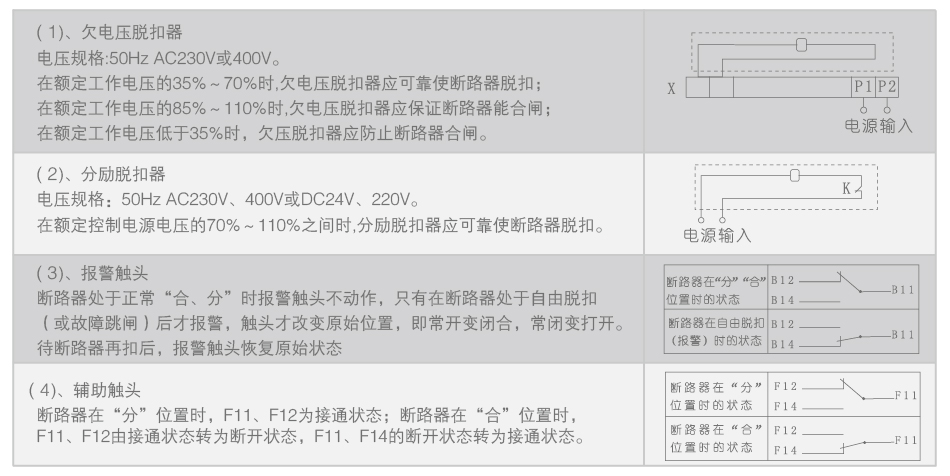

内部附件
外部附件
（1）电动操作机构

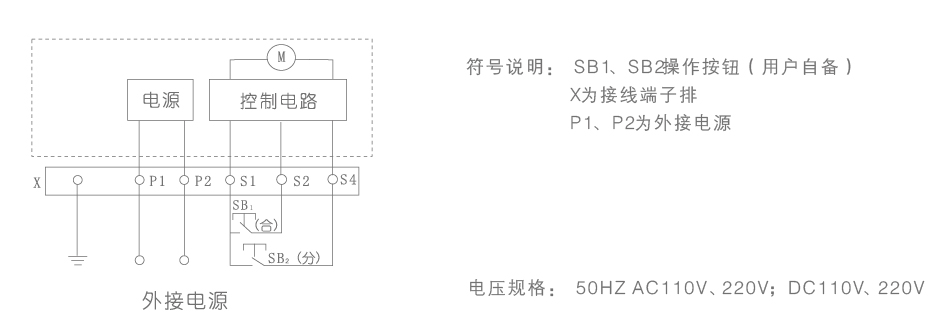

CD2L电动机操作机构接线图见下图（虚框内为电动机操作机构内部接线图）

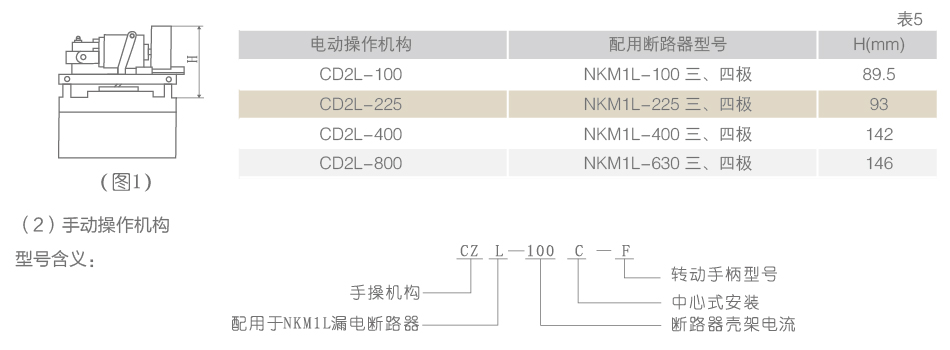

电动操作机构高度（见表5、见图1）
特点:
该操作机构采用独特的设计和传动结构，通过旋转手柄实现漏电断路器的合闸、分闸和再扣。灵活、平稳、操作力小，安装方便，机构的整体性能和质量均优于其它同类产品。
用途:
本机构专用于NKM1L系列漏电断路器，通过转动手柄实现抽屉柜、配电柜、动力箱等在面板上操作的要求，保证断路处于合闸时柜体不能开启（即与门联锁）。

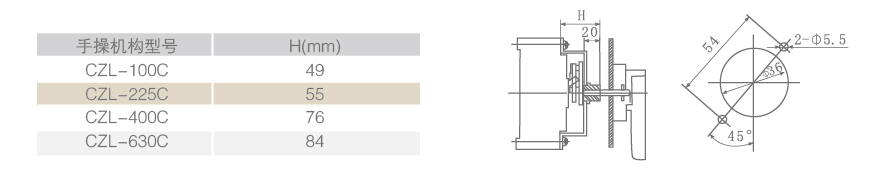

CZL系列手操机构高度及安装尺寸:

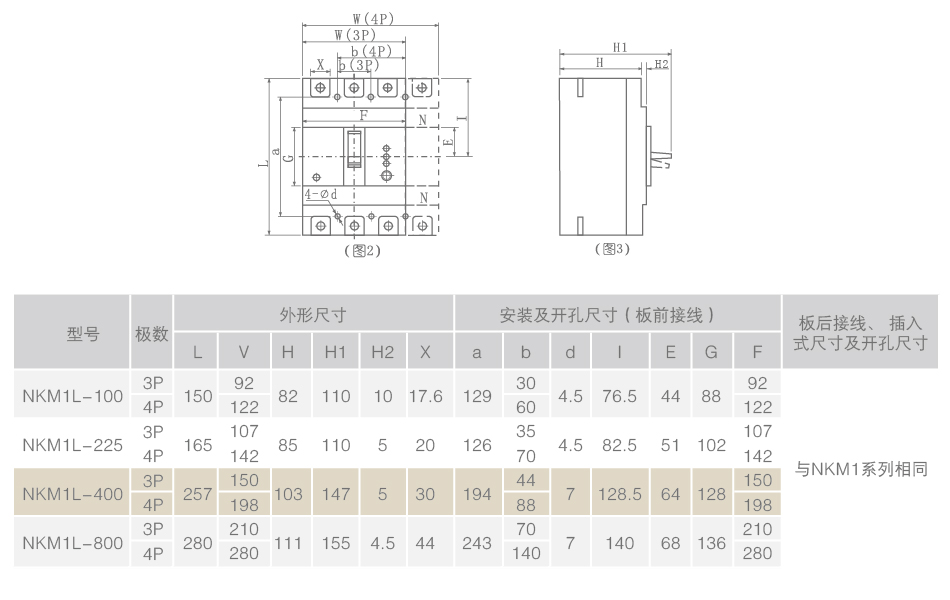

外形及安装尺寸（见表6、图2、图3）
技术参数：
