智能电容器
JE系列智能集成电力电容补偿装置是由智能测控单元、零投切开关、智能保护单元、低压自愈式电力电容器组成一个独立完整的智能补偿单元。既可单台使用，也可多台组网构成补偿系统使用；既可三相补偿，也可三相和分相混合补偿。 该产品集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。改变了现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便等优点。
工作原理:
技术参数
| 电源条件 | 测量精度指标 | ||
| 额定电压 | AC220V/380V | 电压 | ≤0.5% |
| 电压偏差 | 额定电压±20% | 电流 | ≤0.5% |
| 电压波形 | 正弦波，且总畸变率不大于5%； | ≤1% | |
| 工频频率 | 50HZ | 功率因数 | ±0.01 |
| 功率消耗 | ˂0.5W | 时间 | ≤0.1S |
| 环境条件 | 同步零投切开关技术指标 | ||
| 环境温度 | -45℃~+55℃ | 零投切偏移度 | ≤2.5° |
| 相对湿度 | 40℃，20~90% | 零投切涌流 | ≤2.5倍额定电流 |
| 海拔高度 | ≤4500m | 耐电压冲击 | ≥AC3500V(DC5000V) |
| 无功控制参数 | 无功控制参数 | ||
| 电气投切寿命 | ≥100万次 | 无功容量 | 单台≤40kVar(三相)、≤20kVar(分相) |
| 控制准确率 | 100% | 联机 | ≤42台(配套ANJ-CKY35使用) |

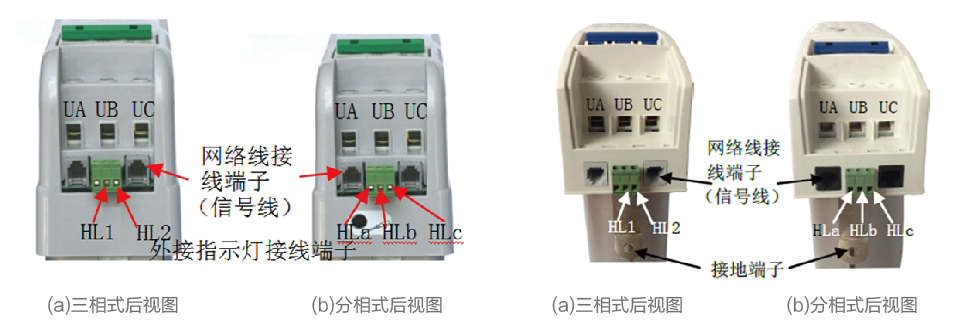

产品接线端子后视图如下
注：三相式外接指示灯端子HLL1对应2#端子，HL2对应3#端子，采用AC380V指示灯；分相式外接指示灯端子HLa对应1#端子，HLb对应2#端子，HLc对应3#端子，采用AC220V指示灯；双分补外接指示端子对应HLa1对应1#端子，HLb1对应2#端子，HLc1对应3#端子，HLa2对应4#端子，HLb2对应5#端子，HLc2对应6#端子，采用AC220V指示灯。

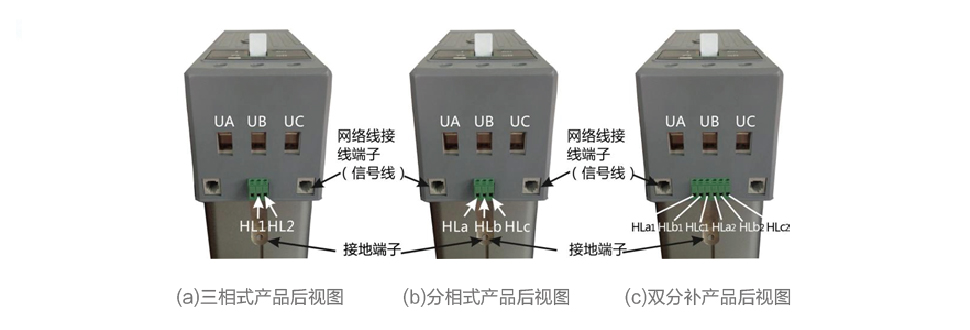

产品接线端子后视图如下
|
注： |
注： 三相式外接指示灯端子HL1对应2#端子，HL2对应3#端子，公共端接UB，采用AC380V指示灯；
分相式外接指示灯端子HLa对应1#端子，HLb对应2#端子，HLc对应3#端子，公共端接UN， |
